Miljøvenlige InSb/InP kolloide kvanteprikker til hurtige og følsomme kortbølgede infrarøde fotodetektorer

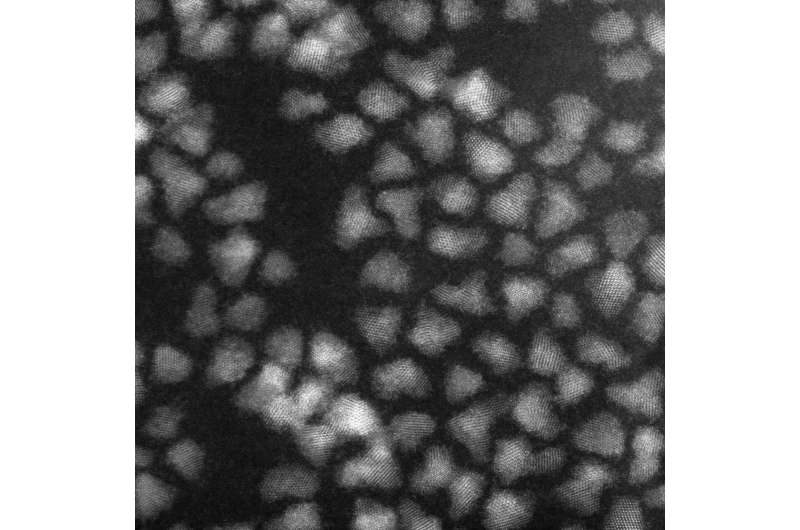

TEM-billede af InSb/InP-kerne-skal kvanteprikker, der viser en smal størrelsesfordeling. Kredit:ICFO

Applikationer såsom LIDAR, 3D-billeddannelse til mobile enheder, bilindustrien og augmented/virtual reality eller nattesyn til overvågning er afhængige af udviklingen af ​​kortbølge infrarøde (SWIR) fotodetektorer. Disse enheder er i stand til at se i det område af spektret, der er usynligt for vores øje, da de opererer i spektralvinduet på 1-2 µm.



SWIR-lyssensorindustrien har i årevis været domineret af epitaksial teknologi, hovedsageligt baseret på enheder lavet af indium galliumarsenid (InGaAs). Men flere faktorer såsom høje produktionsomkostninger, lav-skala fremstillingsevne og inkompatibilitet med CMOS har begrænset den epitaksiale teknologi til niche- og militærmarkeder.

I modsætning hertil har potentialet for SWIR-fotodetektorer lavet af kolloide kvantepunkter (CQD'er), halvledermaterialer i nanoskala, tiltrukket sig betydelig interesse i de seneste år på grund af deres tiltalende egenskaber, såsom lave omkostninger og kompatibilitet med blandt andet CMOS-arkitektur.

Mens CQD'er dukker op som en konkurrentteknologi for InGaAs-baserede enheder, er det vigtigt at præcisere, at nuværende CQD'er-baserede SWIR-fotodetektorer bruger komponenter som bly (Pb) og kviksølv (Hg) chalcogenider. Begge disse elementer er underlagt det europæiske direktiv om begrænsning af farlige stoffer (RoHS), som regulerer deres brug i kommercielle forbrugeranvendelser.

Som en konsekvens af denne lovgivningsramme er der en presserende trang til udvikling af SWIR-lyssensorer baseret på miljøvenlige, tungmetalfrie CQD'er.

Indium antimonid (InSb) CQD'er har et stort potentiale til at levere højtydende og stabilitetsudstyr. Desuden er de RoHS-kompatible og har adgang til hele SWIR-serien takket være det lave båndgab af bulk InSb. Imidlertid har dets syntese vist sig at være udfordrende indtil videre på grund af den stærkeste kovalente natur af InSb og mangel på meget reaktive prækursorer. Desuden har tidligere undersøgelser rapporteret, at InSb CQD'er er ustabile ved eksponering for luft på grund af Sb's stærke tilbøjelighed til at oxidere.

Lucheng Peng i laboratoriet med en opløsning af kvanteprikker. Kredit:ICFO

I en undersøgelse offentliggjort i ACS Nano , beskriver forskere fra ICFO Lucheng Peng, Yongjie Wang, Yurong Ren, Zhuoran Wang, ledet af prof. ICREA ved ICFO, Gerasimos Konstantatos, i samarbejde med Pengfei Cao, fra Erns Ruska Center for Mikroskopi og Spektroskopi med Elektroner en ny metode til at syntetisere arsenfri InSb CQD'er med adgang til SWIR-serien.

Deres tilgang omfatter designet af en InSb/InP kerne-skal struktur af de syntetiserede kvanteprikker, der bruges til at fremstille en hurtigreagerende og meget følsom SWIR fotodetektor.

I det nye studie har forskerne udviklet en ny syntetisk proces til at producere højkvalitets brede spektrale afstembare InSb kvanteprikker med størrelsesensartethed ved at bruge kommercielt tilgængelige kemiske prækursorer, der overvinder nogle af de forhindringer, som tidligere strategier havde lidt, herunder en udfordrende synteseproces og høj overfladedefekttæthed.

I deres undersøgelse vedtog forskerne "single-source-tilgangen" ved at bruge en kontinuerlig precursor-injektionsproces i stedet for en varm injektionsmulighed. Denne strategi var nøglen til at opnå InSb CQD med en velkontrolleret størrelsesfordeling og distinkt absorption over et meget bredt spektrum af spektret (900 nm til 1.750 nm).

Ved at bruge en række reaktionstemperaturer, der spænder fra 220ºC til 250ºC, var de i stand til at kontrollere positionerne af prikkerne i den resulterende opløsningsbehandlede tynde film. "Den resulterende spektrale tuneability fra nær infrarød til kortbølget infrarød, det vil sige fra 900 nm til 1.750 nm, er den største rapporterede til dato for InSb CQD," siger forskerne.

De observerede de behandlede CQD-prøver med transmissionselektronmikroskopi (TEM) teknik og bekræftede, at prikkerne havde en gennemsnitlig størrelse på 2,4 nm, 3,0 nm, 3,5 nm, 5,8 nm og 7,0 nm, der muliggjorde absorption af forskellige bølgelængder.

Forskerne karakteriserede også overfladen af ​​InSb CQD'erne, da den er kendt for at være afgørende for CQD-materialets optoelektroniske egenskaber. De brugte røntgenfotoelektronspektroskopi til at undersøge oxidationstilstandene af Sb, der er forbundet med overfladens upassivede Sb dinglende bindinger, og de kunne bekræfte dannelsen af ​​Sb-oxid over den ubeskyttede overflade.

Det næste trin i deres undersøgelse var at udvikle en passiveringsstrategi til at dække de opnåede InSb CQD'er og skabe en skal til at beskytte QCD'erne mod oxidation. Overfladen af ​​InSb QCD'er blev behandlet med indiumtrichlorid (InCl3 ). Dette beskyttede de hængende overfladebindinger af Sb ved at reducere defekterne og samtidig forbedre den kolloide stabilitet af CQD'erne i de følgende trin af oprensningsprocessen.

Efterfølgende dyrkede forskerne en indium phosphide (InP) beskyttelsesskal med tynd tykkelse over den rensede InSb CQD. De brugte indiumoleat og phosphinsilylamid som forstadier til at generere skallen. Dette forårsagede et signifikant rødt skift på absorptionsspektret af InSb CQD'erne. InSb/InP kerne-skal strukturen blev bekræftet senere af fotoluminescensspektraanalysen.

"InSb/InP kerne-skal struktur betyder, at man dyrker et andet materiale (i dette tilfælde InP) på overfladen af ​​det uberørte materiale (i dette tilfælde InSb). Sammenlignet med InSb er InP et bredere båndgab materiale, der i tilstrækkelig grad kan passivere overfladefælder af InSb, der er skadelige i optoelektroniske enheder. Sb-elementet er også ret følsomt over for ilt, så kerne-skalstrukturen kan i vid udstrækning forbedre materialets luftstabilitet," forklarer Lucheng Peng, ICFO-forsker og førsteforfatter af materialet. studere.

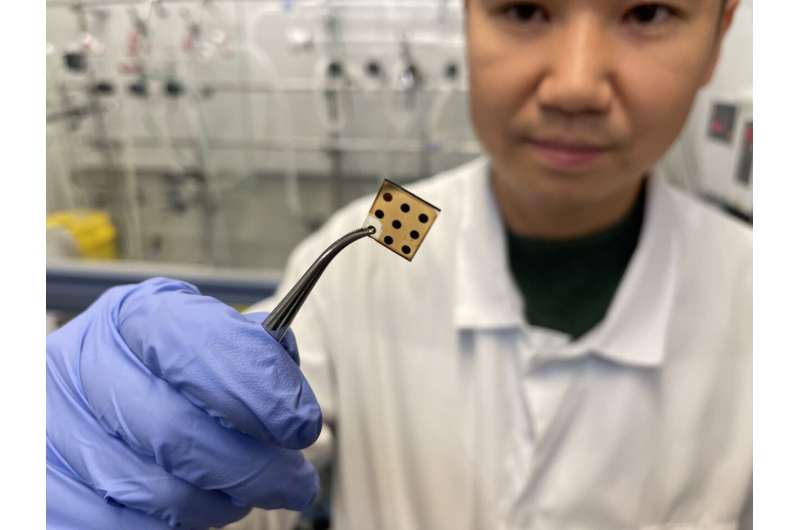

Forskeren Lucheng Peng i laboratoriet på ICFO holder fotodetektoren. Kredit:ICFO

Fabrikation af hurtigere og mere følsomme fotodetektorer

Da dette første trin var opnået, gik forskerne videre til at bruge de optimerede InSb/InP core-shell CQD'er til at fremstille en lavtemperatur, højhastigheds SWIR fotodetektor. Lyssensorenheden blev dannet af flere stablede lag:en base af indiumtinoxid (ITO), et elektronoverførselslag (ETL) lavet af titaniumdioxid (TiO2 ), det tynde lag, der indeholder InSb/InP CQD'erne og et sidste toplag lavet af guld.

De ønskede at få en fotodetektor med en hurtig tidsrespons til brug i applikationer, der går ud over video frame rates, så de brugte TiO2 som en ETL på grund af dens fotokemiske stabilitet.

Den fremstillede lyssensors respons blev derefter målt. Som forfatterne skrev, demonstrerer fotodetektoren bemærkelsesværdige funktioner, herunder et bredt lineært dynamisk område, der overstiger 128 dB, en maksimal ekstern kvanteeffektivitet (EQE) på 25 % ved 1.240 nm (og 12 % ved 1.420 nm), hurtig fotoresponstid på 70 ns , og en specifik detektivitet på op til 4,4 × 10 11 Jones."

Som forskerne kunne bekræfte, viste enheden sig at være meget modstandsdygtig over for atmosfæriske forhold uden nogen indkapsling. Efter to måneders eksponering for det omgivende miljø bevarede fotodetektoren sine egenskaber. Efter 90 timer blev enhedens stabilitet også verificeret, når den fungerede i det fri, og den viste sig at være ekstremt stabil.

"Dette er den bedste løsningsbehandlede, CQD SWIR-fotodetektor baseret på InSb hidtil i betragtning af både ydeevne og stabilitet, med værdier, der kan muliggøre høj-frame-rate lyssensorer til maskinsyn, gated imaging og 3D-sensorapplikationer," siger ICREA Prof. ved ICFO Gerasimos Konstantatos.

"Denne undersøgelse viser ikke kun det enorme potentiale af InSb CQD'er som et aktivt materiale fri for tungmetaller til brug i SWIR fotodetektorer, men det åbner også døren for fremtidige udviklinger inden for kolloid InSb ved at bruge vådkemiske metoder til fremstilling af høj- udfører elektroniske eller optoelektroniske enheder," slutter Konstantatos.

Holdet arbejder nu på, hvordan man yderligere kan reducere den mørke strøm og øge kvanteeffektiviteten af ​​de CQDs-baserede fotosensorer. For at gøre det skal de primært fokusere på at forbedre bærermobiliteten i de tynde film, der indeholder CQD'erne.

At opnå dette vil give dem mulighed for at få en hurtigere responshastighed for lyssensoren, med det formål at gå ud over 10 ns responshastigheden, så teknologien kan bruges i i-ToF (indirect-time-of-flight), hvilket er nyttigt i LIDAR og 3D-billeddannelse.

Flere oplysninger: Lucheng Peng et al., InSb/InP Core–Shell Colloidal Quantum Dots til følsomme og hurtige kortbølgede infrarøde fotodetektorer, ACS Nano (2024). DOI:10.1021/acsnano.3c12007

Journaloplysninger: ACS Nano
