Store metalens helt i glas afbilder sol, måne og tåger

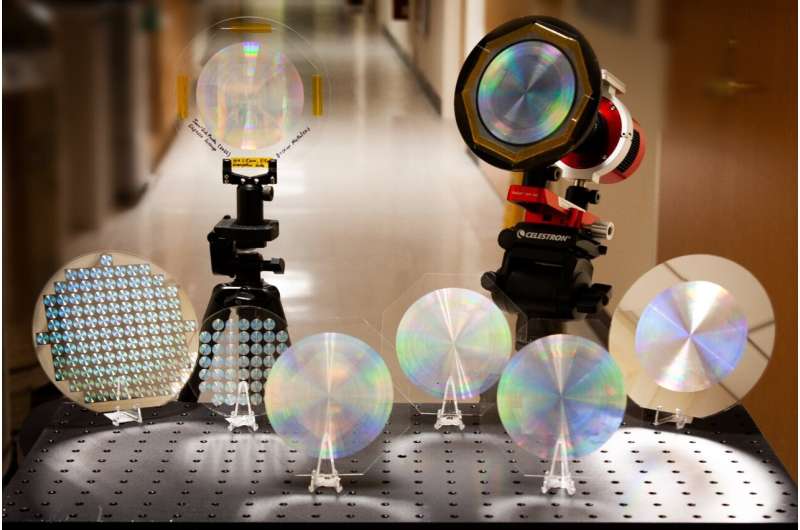

Denne 10-centimeter-diameter glas metalen kan afbilde solen, månen og fjerne tåger med høj opløsning. Kredit:Capasso Lab/Harvard SEAS

Metalenses er blevet brugt til at afbilde mikroskopiske træk af væv og opløse detaljer, der er mindre end en bølgelængde af lys. Nu bliver de større.



Forskere ved Harvard John A. Paulson School of Engineering and Applied Sciences (SEAS) har udviklet et 10-centimeter-diameter glas metalens, der kan afbilde solen, månen og fjerne tåger med høj opløsning. Det er de første metalen i stor skala i helt glas i den synlige bølgelængde, der kan masseproduceres ved hjælp af konventionel CMOS-fremstillingsteknologi.

Forskningen er publiceret i ACS Nano .

"Evnen til nøjagtigt at kontrollere størrelsen af ​​titusinder af milliarder af nanopiller over en hidtil uset stor flad linse ved hjælp af avancerede halvlederstøbeprocesser er en nanofabrikationsbedrift, der åbner spændende nye muligheder for rumvidenskab og -teknologi," sagde Federico Capasso , Robert L. Wallace professor i anvendt fysik og Vinton Hayes seniorforsker i elektroteknik ved SEAS og seniorforfatter af papiret.

De fleste flade metalenses, som bruger millioner af søjle-lignende nanostrukturer til at fokusere lyset, er omtrent på størrelse med et stykke glitter. I 2019 udviklede Capasso og hans team en metalens i centimeterskala ved hjælp af en teknik kaldet deep-ultraviolet (DUV) projektionslitografi, som projicerer og danner et nanostrukturmønster, der kan ætses direkte ind i glaspladen, hvilket eliminerer den tidskrævende skrivning og deponeringsprocesser, der var nødvendige for tidligere metalenses.

DUV-projektionslitografi bruges almindeligvis til at mønstre fine linjer og former i siliciumchips til smartphones og computere. Joon-Suh Park, en tidligere kandidatstuderende ved SEAS og nuværende postdoc-stipendiat i Capassos team demonstrerede, at teknikken ikke kun kunne bruges til at masseproducere metalenses, men også øge deres størrelse til applikationer i virtual og augmented reality.

Billede af Nordamerika-tågen, i stjernebilledet Cygnus, taget af metalens på taget af Science Center i Cambridge. Kredit:Capasso Lab/Harvard SEAS

Men at gøre metalens endnu større til anvendelser inden for astronomi og optisk kommunikation i frit rum udgjorde et teknisk problem.

"Der er en stor begrænsning med litografiværktøjet, fordi disse værktøjer bruges til at lave computerchips, så chipstørrelsen er begrænset til ikke mere end 20 til 30 millimeter," sagde Park, medførsteforfatter af papiret. "For at kunne lave en linse med en diameter på 100 millimeter var vi nødt til at finde en vej uden om denne begrænsning."

Park og holdet udviklede en teknik til at sy flere mønstre af nanopiller sammen ved hjælp af DUV-projektionslitografiværktøjet. Ved at opdele linsen i 25 sektioner, men kun bruge de syv sektioner af en kvadrant i betragtning af rotationssymmetrien, viste forskerne, at DUV-projektionslitografi kunne mønstre 18,7 milliarder designede nanostrukturer på et 10-centimeter cirkulært område i løbet af få minutter.

Holdet udviklede også en vertikal glasætsningsteknik, der tillader skabelsen af ​​nanopiller med glat sidevæg med højt billedformat, ætset ind i glas.

"Ved at bruge den samme DUV-projektionslitografi kunne man producere aberrationskorrigerende meta-optik med stor diameter eller endnu større linser på wafere med større glasdiameter, efterhånden som de tilsvarende CMOS-støbeværktøjer bliver mere og mere tilgængelige i industrien," sagde Soon Wei Daniel Lim, postdoc ved SEAS og medførsteforfatter på papiret.

Lim spillede en hovedrolle i den fulde simulering og karakterisering af alle de mulige fabrikationsfejl, der kunne opstå under massefremstillingsprocesser, og hvordan de kunne påvirke den optiske ydeevne af metalenses.

Efter at have adresseret mulige produktionsudfordringer demonstrerede forskerne metalens magt til at afbilde himmellegemer.

Ved at montere metalens på et stativ med et farvefilter og kamerasensor, tog Park og holdet op på taget af Harvard's Science Center. Der afbildede de solen, månen og Nordamerika-tågen, en mørk tåge i stjernebilledet Cygnus omkring 2.590 lysår væk.

Billede af månen taget af metalens fra taget af en bygning i Cambridge, MA. Kredit:Capasso Lab/Harvard SEAS

"Vi var i stand til at få meget detaljerede billeder af solen, månen og tågen, der kan sammenlignes med billeder taget med konventionelle linser," sagde Arman Amirzhan, en kandidatstuderende i Capasso Lab og medforfatter af papiret.

Kun ved at bruge metalens var forskerne i stand til at afbilde den samme klynge af solpletter som et NASA-billede taget samme dag.

Holdet demonstrerede også, at linsen kunne overleve udsættelse for ekstrem varme, ekstrem kulde og de intense vibrationer, der ville opstå under en rumopsendelse uden nogen skade eller tab af optisk ydeevne.

På grund af dens størrelse og monolitiske glassammensætning kunne linsen også bruges til langdistance telekommunikation og rettet energitransport.

Flere oplysninger: Joon-Suh Park et al, All-Glass 100 mm Diameter Visible Metalens for Imaging the Cosmos, ACS Nano (2024). DOI:10.1021/acsnano.3c09462

Journaloplysninger: ACS Nano

Leveret af Harvard John A. Paulson School of Engineering and Applied Sciences
