Termisk magI:Graver i detaljerne i et ambitiøst nyt termometrikamera

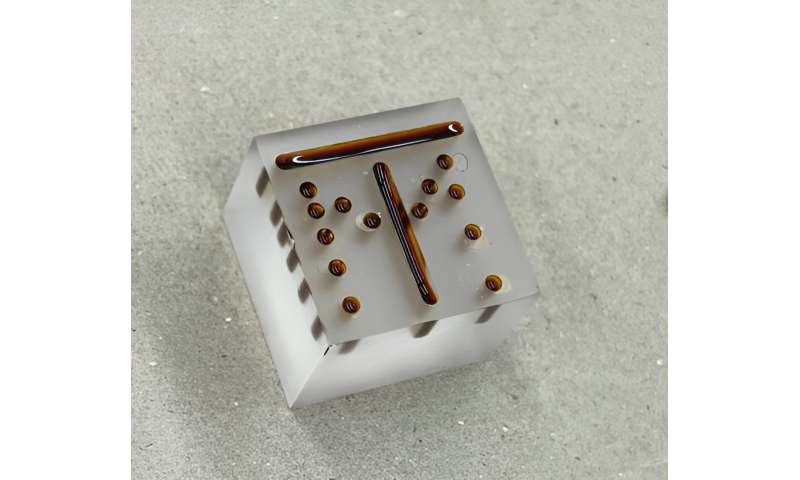

En lille kvartsglasholder fuld af små brønde, der kan fyldes med opløsning indeholdende nanopartiklerne, hvis magnetiske reaktioner svarer til specifikke temperaturer. Kredit:Jennifer Lauren Lee/NIST

Termometre kan mange ting:Mål temperaturen i midten af ​​din perfekt braiserede kylling eller fortæl dig, om du skal holde dit barn hjemme fra skole på grund af sygdom. Men på grund af deres størrelse er anvendelsen af ​​traditionelle termometre stadig begrænset.



"Hvordan måler man ikke-invasivt en temperatur inde i et levende system som et menneske?" sagde NISTs Thinh Bui. "Eller i andre miljøer, der kan være svære at få adgang til - f.eks. temperaturen inde i en Kevlar-vest, når en kugle trænger ind i den. Hvordan har du adgang til det? Du kan ikke stikke et traditionelt termometer derinde."

Hvis forskerne havde et termometrisystem, der kunne måle små ændringer i temperatur, med høj rumlig opløsning, inde i objekter, der var uigennemsigtige for lys, kunne det potentielt revolutionere medicin og fremstilling.

For at imødekomme disse behov arbejder NIST-forskere på et ambitiøst projekt kaldet Thermal Magnetic Imaging and Control, eller "Thermal MagIC." Thermal MagIC måler de magnetiske reaktioner fra kugler i nanostørrelse, lavet af metal eller andre stoffer, indlejret i objektet, hvis temperatur måles. De magnetiske signaler, der indsamles af systemet, svarer til bestemte temperaturer. Ud over blot at måle temperatur, sigter Thermal MagIC-forskerne efter at lave et termometer med høj rumlig opløsning – et temperaturbilleddannelsessystem.

Fire år og mange milepæle i projektet har forskerholdet netop offentliggjort et papir, der fuldt ud karakteriserer temperaturfølsomheden og den rumlige opløsning af deres billeddannelsessystem, et nødvendigt skridt hen imod at lave et pålideligt "termometrikamera." Artiklen er offentliggjort i Scientific Reports .

Måling og styring af temperatur i 3D er yderst ønskværdigt til medicinsk diagnostik, præcisionsfremstilling og meget mere. Men der er i øjeblikket ingen måde at måle 3D-temperaturen inde i denne slags systemer. NIST-forskere arbejder på en løsning ved hjælp af bittesmå nanoskala termometre. Kredit:Sean Kelley/NIST. Musik:Blue Dot Sessions.

"Målet med Thermal MagIC er at udvikle en generel teknik til temperaturbilleddannelse og temperaturmålinger i måske nogle af de mest udfordrende miljøer, du kan have," sagde Bui. "Jeg er tilfreds med, hvordan tingene er gået indtil videre. Man tager små skridt i lang tid, og så er der pludselig et stort spring, der fører os til opdagelser, der fører os til roden af, hvordan den bedste rumlige billedopløsning kan opnås med magnetisk billeddannelse."

Thermal MagIC består af to systemer, der arbejder sammen. Den første del består af selve sensorerne:kugler på nanometerstørrelse, hvis magnetiske signaler ændres med temperaturen. Disse små partikler, lavet af jernoxid, ville blive inkorporeret i de væsker eller faste stoffer, der undersøges.

Den anden del er instrumentet, der exciterer de små kugler magnetisk og derefter udlæser deres signal.

Enhver form for billeddannelsessystem – hvad enten det er et mikroskop eller et teleskop, eller i dette tilfælde en magnetisk partikel-imager – har en grænse for dets rumlige opløsning; den kan ikke se genstande mindre end en vis størrelse. For at teste denne grænse i Thermal MagIC satte Bui og kolleger først deres nanopartikler i en række små brønde - i klynger af fire - fyldt med opløsning. Hver brønd i en foursome var placeret i en vis afstand fra de andre brønde, hvor som helst fra 0,1 mm (meget tæt på hinanden) til 1 mm (længere fra hinanden).

Nogle gange kunne billedkameraet udvælge hver af de fire brønde distinkt. Andre gange smeltede de fire sammen til en eller to klatter. Forskerne testede, hvilke dele af signalet, der bedst adskilte brøndene fra hinanden.

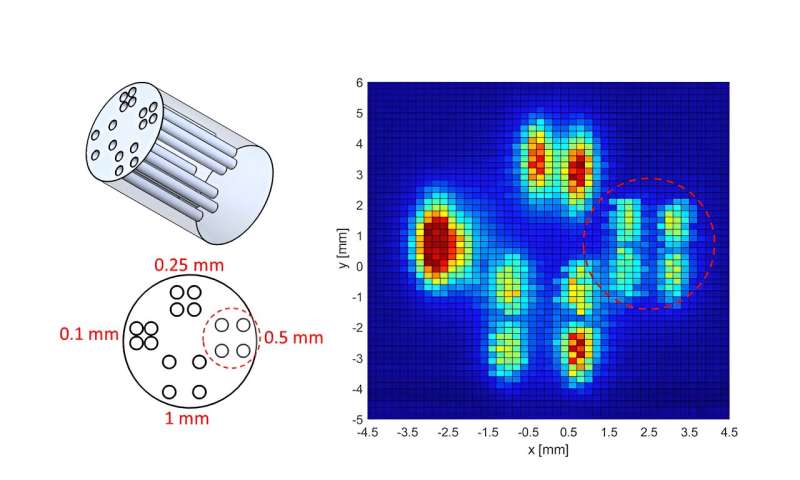

  • Venstre:Diagram af rækken af ​​små brønde, i klynger af fire, fyldt med opløsning. Hver brønd i en foursome er adskilt fra de andre brønde med en vis mængde, hvor som helst fra 0,1 mm (meget tæt på hinanden) til 1 mm (længere fra hinanden). Til højre:Selve det magnetiske partikelbillede, der viser forskelle mellem brøndene, der er længere fra hinanden, men ikke mellem brøndene, der er placeret tæt på hinanden. Den stiplede røde cirkel på begge billeder viser fire brønde med en afstand på 0,5 mm. Kredit:NIST

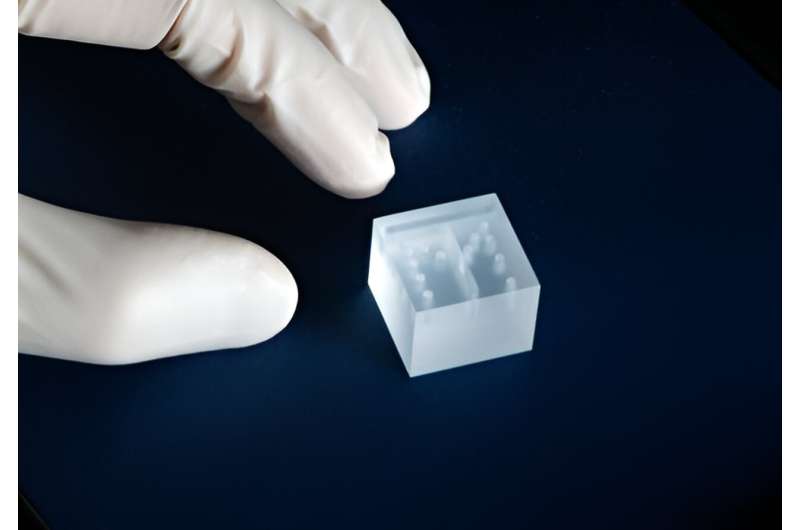

  • Nærbillede af kvartsglasterningen, der holder de magnetiske nanopartikler i opløsning. Den brune væske er opløsningen af ​​nanopartikler. Kredit:Thinh Bui/NIST

En vigtig del af signalforskerne kan opfange i deres Thermal MagIC-system er dets harmoniske.

Dem med musikalsk træning kender måske allerede udtrykket. En enkelt tone spillet med en klarinet har én primær lydfrekvens - hovedtonen, for eksempel en "A-flad". Men den tone indeholder også en række andre, svagere frekvenser – harmoniske af hovedtonen – der giver klarinetten dens karakteristiske lydkvalitet. En klarinet og en obo spiller måske den samme tone, men de lyder adskilt fra hinanden takket være deres forskellige harmoniske, som opstår som følge af forskelle i instrumenternes former og størrelser og de materialer, der bruges til at fremstille dem.

Overtoner i de magnetiske signaler fra nanopartiklerne i Thermal MagIC fungerer på lignende måde. I dette tilfælde er hovedfrekvensen dog ikke lydbølger, men et pulserende magnetisk signal produceret af nanopartiklerne. Overtonerne er pulserende magnetiske signaler med højere frekvenser, produceret af en unik opskrift af materialer og betingelser i systemet.

Den samme nanopartikel kunne blive udsat for den samme magnetiske excitation. Men afhængigt af temperaturen, som partiklen blev udsat for, ville dens magnetiske harmoniske være anderledes:Den koldere nanopartikel kan "lyde" som en klarinet, men den varmere nanopartikel kan "lyde" som en obo.

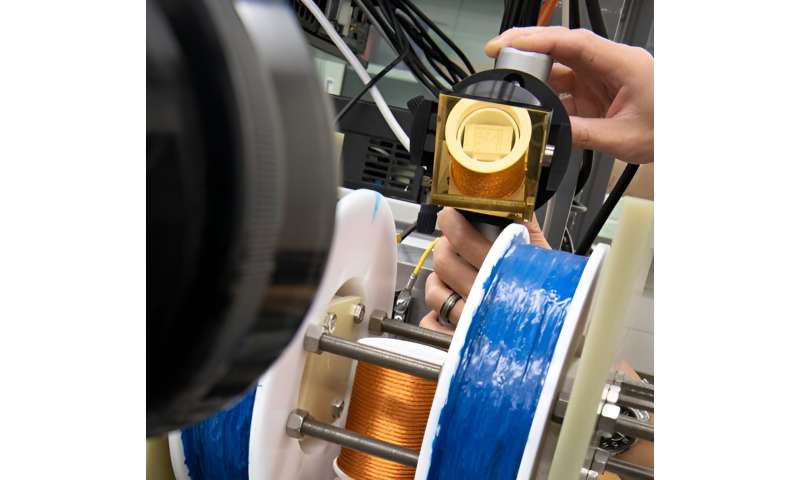

  • Thinh Bui med Thermal MagIC-systemet. Nanopartikeltermometrene er suspenderet i væske, der er blevet ledt ind i små brønde, der er boret i en kvartsglasterning på størrelse med en papirvægt. Denne terning sidder i midten af ​​en spole (guldfarvet, i midten). Du kan se kuben reflekteret i spejlet over spolen. De små brønde i denne terning danner bogstaverne "T" og "M", som står for "Thermal MagIC". Yderligere spoler (blå) omgiver kuben, hvilket giver skiftende elektromagnetiske felter, der gør det muligt for forskerne at scanne 3D-billedet punkt for punkt. Endelig udsættes nanopartiklerne for forskellige temperaturer ved væskekøling via røret, der er synligt under spolerne. Kredit:Jennifer Lauren Lee/NIST
  • Nærbillede af kvartsglasterningen, der holder de magnetiske nanopartikler i opløsning. Kredit:Jennifer Lauren Lee/NIST

I den aktuelle undersøgelse fandt forskere ud af, at måling af højere harmoniske (de harmoniske signaler med højere frekvenser) frem for lavere harmoniske gav dem bedre rumlig opløsning - det vil sige, at de var i stand til at skelne de fire brønde fra hinanden, selv når de var placeret ret tæt på hinanden. sammen. Måling af forholdet mellem en højere harmonisk og en lavere harmonisk gav dem et endnu klarere billede.

Med denne opsætning var de i stand til at vurdere temperaturforskelle til inden for blot 500 millikelvin (tusindedele af en kelvin) i et volumen på kun 63 nanoliter (milliarddele af en liter).

Avisens forfattere omfatter Thinh Bui, Mark-Alexander Henn, Weston Tew, Megan Catterton og Solomon Woods.

Den næste store milepæl vil være den første måling over en temperaturgradient, som ville gøre det muligt for Thermal MagIC at opgradere til et ægte temperaturbilleddannelsessystem.

"Indtil videre har jeg målt en prøve af nanopartikler ved en enkelt temperatur ad gangen," sagde Bui. "Ægte termisk billeddannelse kræver et system, der har mange temperaturer på tværs af forskellige lokale regioner, og derefter kvantificere og afbilde variationerne på tværs af de lokale regioner. Og det er det, vi bestræber os på at gøre i de kommende måneder."

Flere oplysninger: Thinh Q. Bui et al., Harmonisk afhængighed af termisk magnetisk partikelbilleddannelse, Scientific Reports (2023). DOI:10.1038/s41598-023-42620-1

Journaloplysninger: Videnskabelige rapporter

Leveret af National Institute of Standards and Technology

Denne historie er genudgivet med tilladelse fra NIST. Læs den originale historie her.
